联系销售专员QYF系列矿用气动清淤排污泵配件产品结构与工作原理
QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。
1、主体部分:由泵体、进料管道、排料管道组成,其担当的工作是吸料和排料。
2、控制系统:控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合,实现对执行机构的控制与切换,达到机组工作时吸料与排料有序转换。
3、真空抽吸组件:它是根据文丘里效应的原理设计而成,包括供气口、排气口和真空口。当供气口的供气压力高于一定值后,喷管射出超声速射流,由于气体的粘性,高速射流卷吸走负压腔内的气体,使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通,当控制系统循环切换控制气缸工作时,即可完成机组的吸料与排料过程。
QYF系列矿用气动清淤排污泵使用条件
a) 清淤泵由吸料管进水口潜入水下。
b) 输送介质温度不超过40℃。
c) 工作环境温度(5~40)℃。
d) 输送介质的PH在4~10范围内。
e) 含固体颗粒的最大直径不超过20mm。
e)适用气压范围0.60MPa~0.70Mpa。

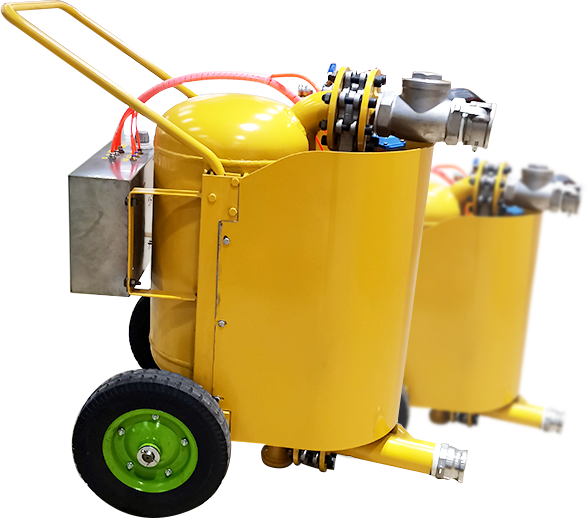

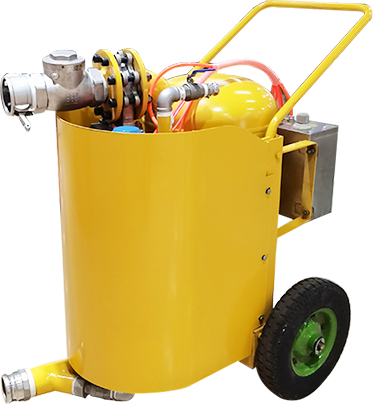

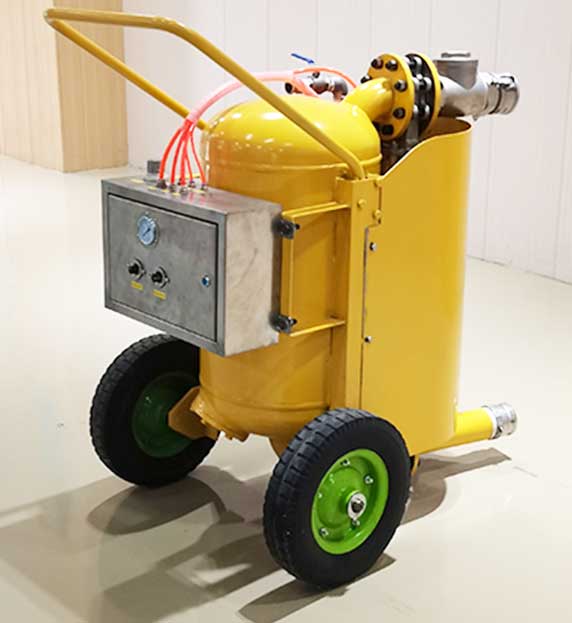

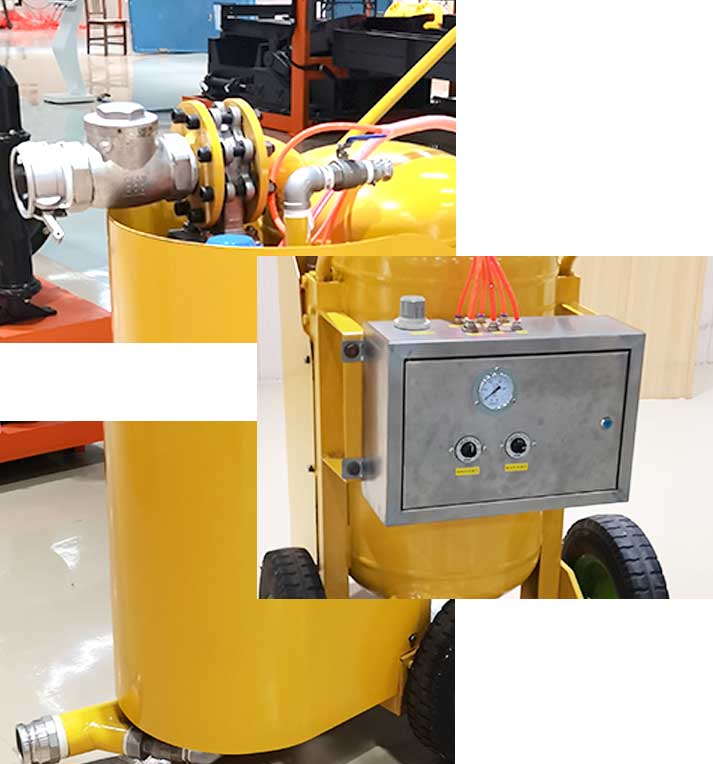

QYF系列矿用气动清淤排污泵实物图
