结构紧凑，占用空间小，马头门锁口基础施工量少
摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐
时，车场运输轨道与罐笼内轨道衔接的一种承接设备。
The cradle is a kind of equipment that connects the yard transportation track with the
cage track when
the shaft cage lifting system replaces the tramcar in the cage at the wellhead and when
the personnel go
up and down the cage.

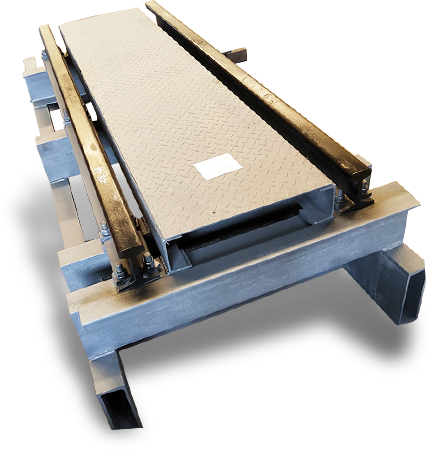

摇台产品简介
BRIEF INTRODUCTION OF SHAKING TABLE PRODUCTS
摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐时，车场运输轨道与罐笼内轨道衔接的一种承接
设备。摇台结构能够满足推车机进罐作业的要求。摇臂与罐笼搭接时，摇尖与罐内导轨衬吻合，保证侧向定位
可靠，保证罐内外的基本轨、推车机滑道不错位，使矿车、推车机顺利进出罐笼
The cradle is a kind of equipment that connects the yard transportation track with the cage track when the shaft cage lifting system replaces the tramcar in the cage at the wellhead and when the personnel
go up and down the cage. The structure of the shaking table can meet the requirements of the pusher. When the rocker arm is overlapped with the cage, the tip of the rocker coincides with the guide rail
lining in the cage, so as to ensure the reliable lateral positioning, and ensure that the basic rail inside and outside the tank and the slide way of the pusher are not misplaced,
so that the tramcar and pusher can enter and leave the cage smoothly
工作原理
WORKING PRINCIPLE

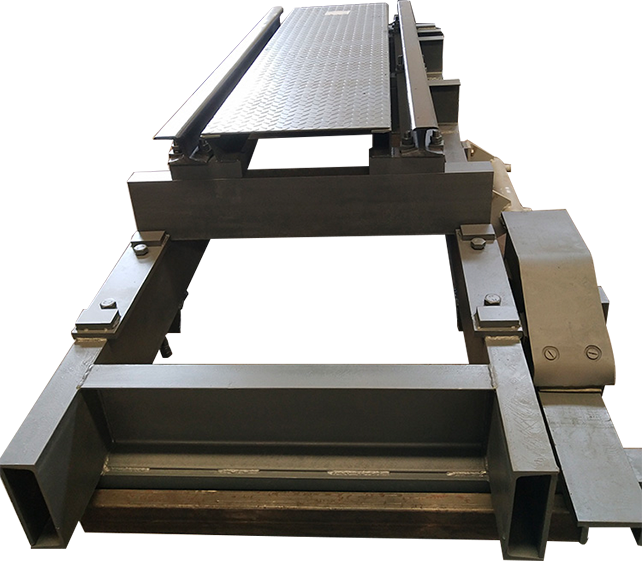

进车摇台
摇尖的前端,工作时与罐内导轨衬搭接,摇尖铰接在摇
臂上,可以自由转动一定的角度,摇尖的尾部设有配重
使其前部经常处于抬起状态。
出车摇台
当由于事故摇台放下后,罐笼通过时,摇尖头部被撞向
下旋转,而允许罐笼安全通过.摇尖和导轨衬的结构保
证了摇台与罐笼搭接时,侧向能可靠定位,从而罐笼内
外轨道不会错位,避免发生矿车掉道事故.
结构紧凑 占用空间小
COMPACT STRUCTURE AND SMALL SPACE OCCUPATION
摇台产品分类及选型
CLASSIFICATION AND SELECTION OF SHAKING TABLE PRODUCTS
摇台的分类及选型按照下列要求进行
CY系列摇台按动力的不同，分为CYY系列电液动力摇台、CYQ系列气动摇台、CYS系列手动摇台。
按照轨道规矩的不同有600mm、762mm、900mm三种规格。
按照调节高度的不同分150mm、200mm、300mm、400mm、500mm、700mm六种规格。
稳罐摇台的各项参数与要求相同。
摇台产品参数
PRODUCT PARAMETERS OF SHAKING TABLE
矿用摇台为一段可摆动轨道,一端绕固定轴摆动,另一端当罐笼停好后摇尖搭接在罐笼边缘的导轨衬上, 摇台
边接了罐内与车场中的轨道, 矿用摇台便于矿车进出罐笼.当摇台抬起时,CYS-6/1.5矿用摇台上最
突出部的外形与罐笼间留有足够的安全间隙.
| 型号 | 型号 (mm) |
调节高度 (mm) |
摇臂长度 | 工作压力 (Mpa) |
备注 | |
|---|---|---|---|---|---|---|
| 进车侧(mm) | 出车侧(mm) | |||||
| CY1-1/1.5 | 600 | 150 | 800 | 800 | 0.4～0.6 | 1、适用煤矿1t、1.5t、3t矿车、平板车、材料车及金属矿山0.5m3、0.7m3、1.2m3、2m3、4 m3矿车 |
| CY1-1/2 | 200 | 1000 | 1000 | |||
| CY1-1/3 | 300 | 1500 | 1500 | |||
| CY1-1/4 | 400 | 2000 | 2300 | |||
| CY1-1/5 | 762 | 500 | 2300 | 2800 | 2、表中调节高度按煤矿使用条件 | |
| CY1-1/7 | 700 | 3000 | 3000 | |||
| YXD-1/1.5 | 150 | 800 | 800 | 2.5～10 | ||
| YXD-1/2 | 200 | 1000 | 1000 | |||
| YXD-1/3 | 900 | 300 | 1500 | 1500 | 3、包括稳罐摇台 | |
| YXD-1/4 | 400 | 2000 | 2300 | |||
| YXD-1/5 | 500 | 2300 | 2800 | |||
| YXD-1/7 | 700 | 3000 | 3000 | |||
摇台产品优势
ADVANTAGES OF SHAKING TABLE PRODUCTS
1.摇台适合钢丝绳导向提升容器的立井提升；
2.结构简单可靠,操作方便；
3.结构紧凑,占用空间小,马头门锁口基础施工量少；
4.具有稳罐功能,将停稳后的罐笼进行水平定位，并
承受装罐时的水平冲击力。
