全断面断带抓捕器

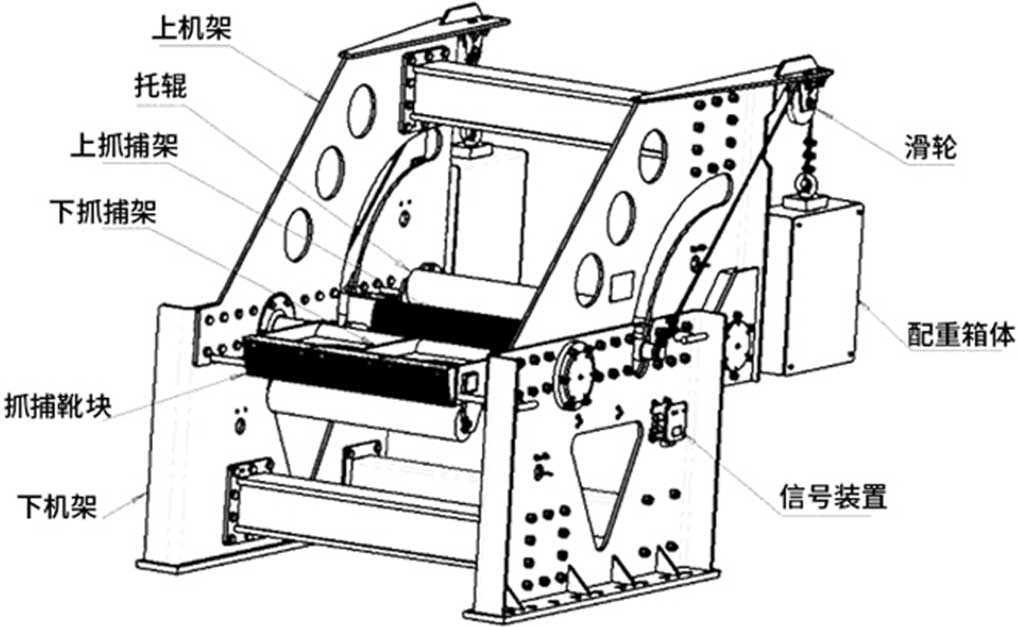

当带式输送机正常工作时，上抓捕架由支撑托辊在胶带的张力作用下与承载带下底面(槽型弧底)接 触，下抓捕架由托辊与下胶带接触。当带式输送机发生断带事故时，胶带下滑，胶带张力骤降，抓捕器的上下托辊失去支撑力。上抓捕架在配重箱的作用下与横梁配合将下滑的承载胶带抓住下抓捕架由 在自身重力作用下与下横梁配合将回空胶带抓住，保护输送机。在上下抓捕架实施抓捕动作的同时，触发信号装置，信号装置与带式输送机主控间通信发出断带事故信号，促使主控发出停车命令，保护 输送机从而避免因断带发生重大安全事故。
