无尾设计 | 厂家直销 | 品质保障
实力厂家直销/专注生产研发
量身定制多系列满足您的需求 我们为您用心制造

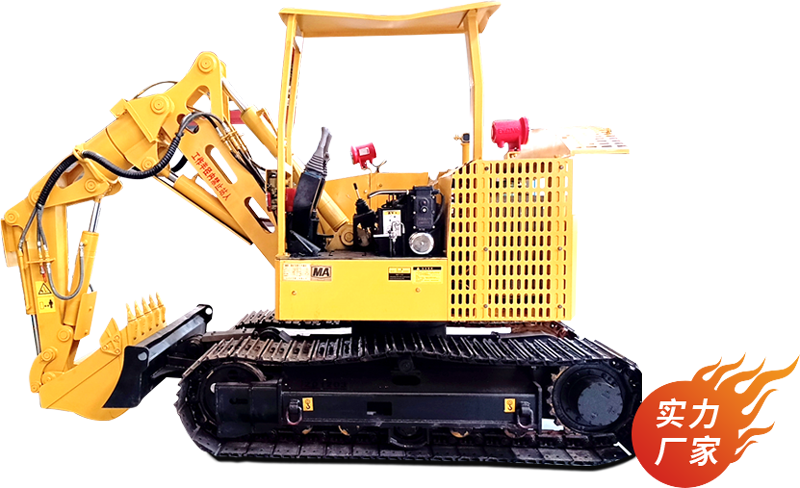

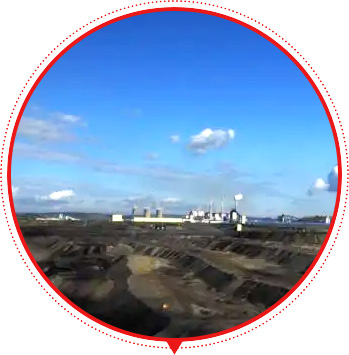

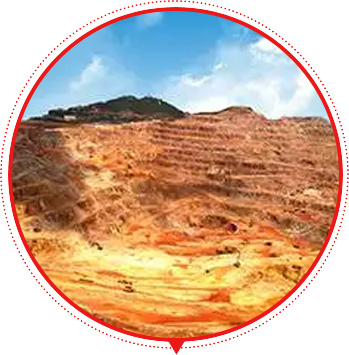

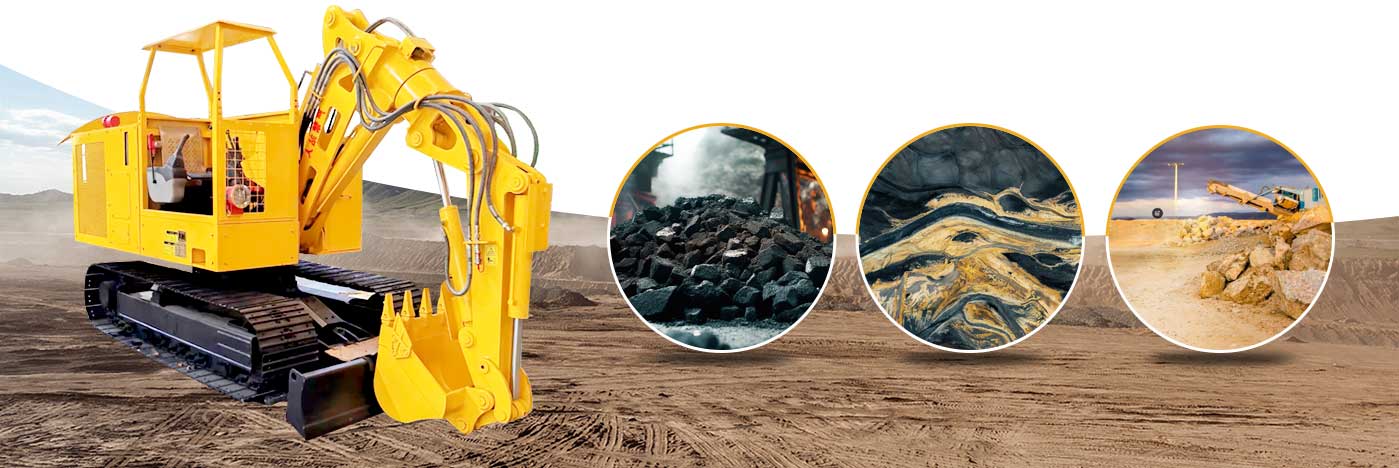

MWD系列矿用挖掘机适用于煤矿、金属矿、非金属矿、竖井、斜井及平巷的掘进、装岩、清底及冻土层的挖掘作业;满足挖掘、卧底、扩帮、侧掏、破损、破岩、铲运、清理皮带机底部、装车、平整巷道等各种功能。
量身定制多系列满足您的需求 我们为您用心制造

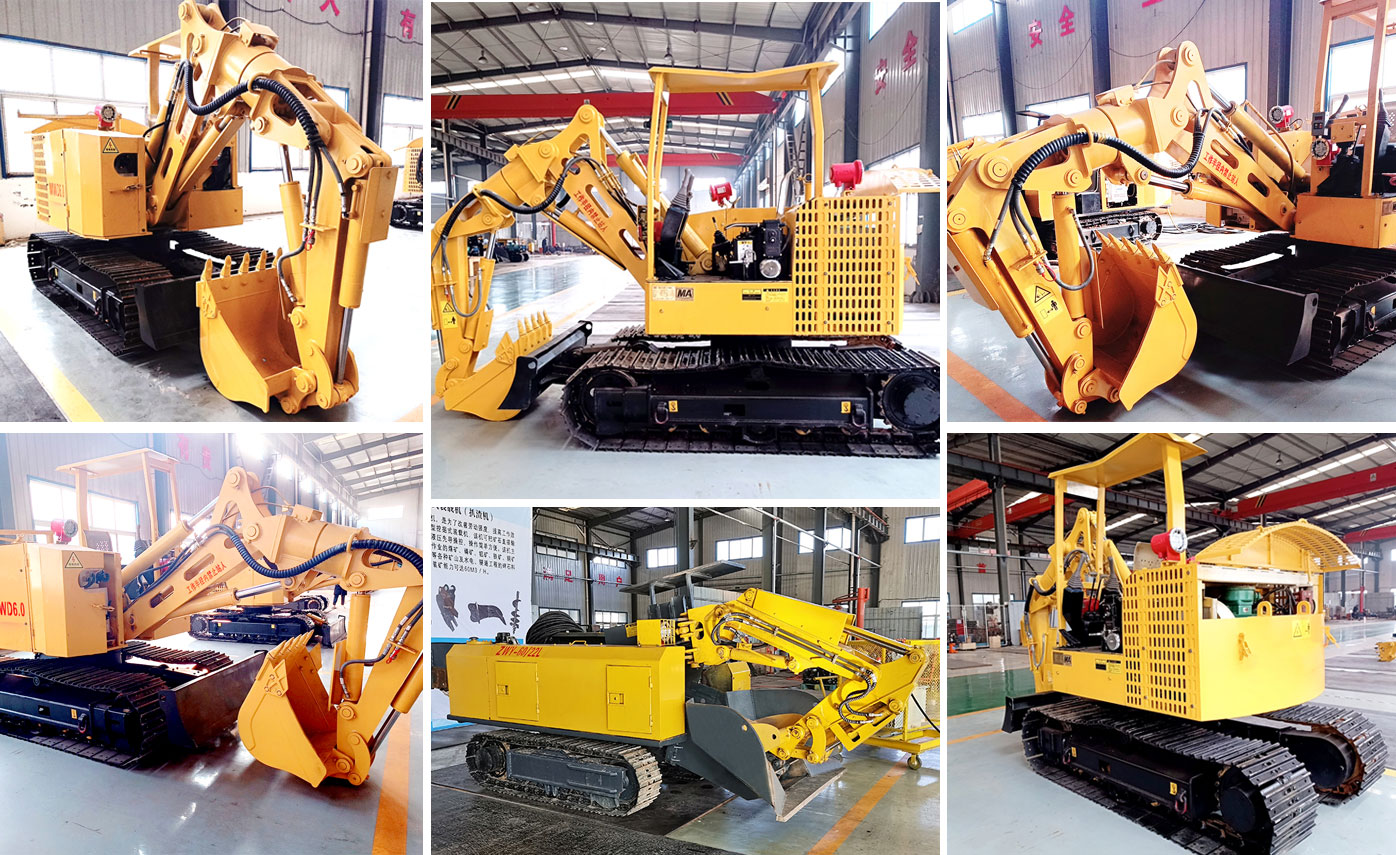

矿用挖掘机主要由行走装置、工作装置、回转机构三大部分及液压、电气两大系统组成
主要由行走装置、工作装置、回转机构三大部分及液压、电气两大系统组成。通过各部分的协调配合，最终由液压、电气执行元件和机械传动机构实现所规定的动作，完成各项作业过程。
采用三节臂形式，由大臂、辅助臂、斗杆、挖斗、连杆、摇臂、油缸、回转油缸组成，辅助臂有可旋转、不可旋转两种，可旋转型在辅助臂臂内部加装回转油缸可分别向左右两侧各旋转90。
由回转马达驱动回转支承旋转，回转支承内圈与底盘固定，回转支承外圈与上车架连接，在回转马达的驱动下随上车架旋转。
回转马达：提供回转扭矩是360°旋转的动力元件；
回转支承：内外圈分别连接上下车架，承接上下车的关键部件，同时也是执行回转动作的执行元件；
中央回转接头：分配上下车油路。
负载敏感系统是一种感受系统压力-流量需求，且仅提供所需求的流量和压力的液压回路。负载敏感控制系统的功率损耗较低，效率远高于常规液压系统。高效率、功率损失小意味着燃料的节省以及液压系统较低的发热量。
先导控制方式是由先导阀等导入的压力进行控制的方式。所有操作杆都可以用指尖力量控制，操作舒适。
量身定制多系列满足您的需求 我们为您用心制造

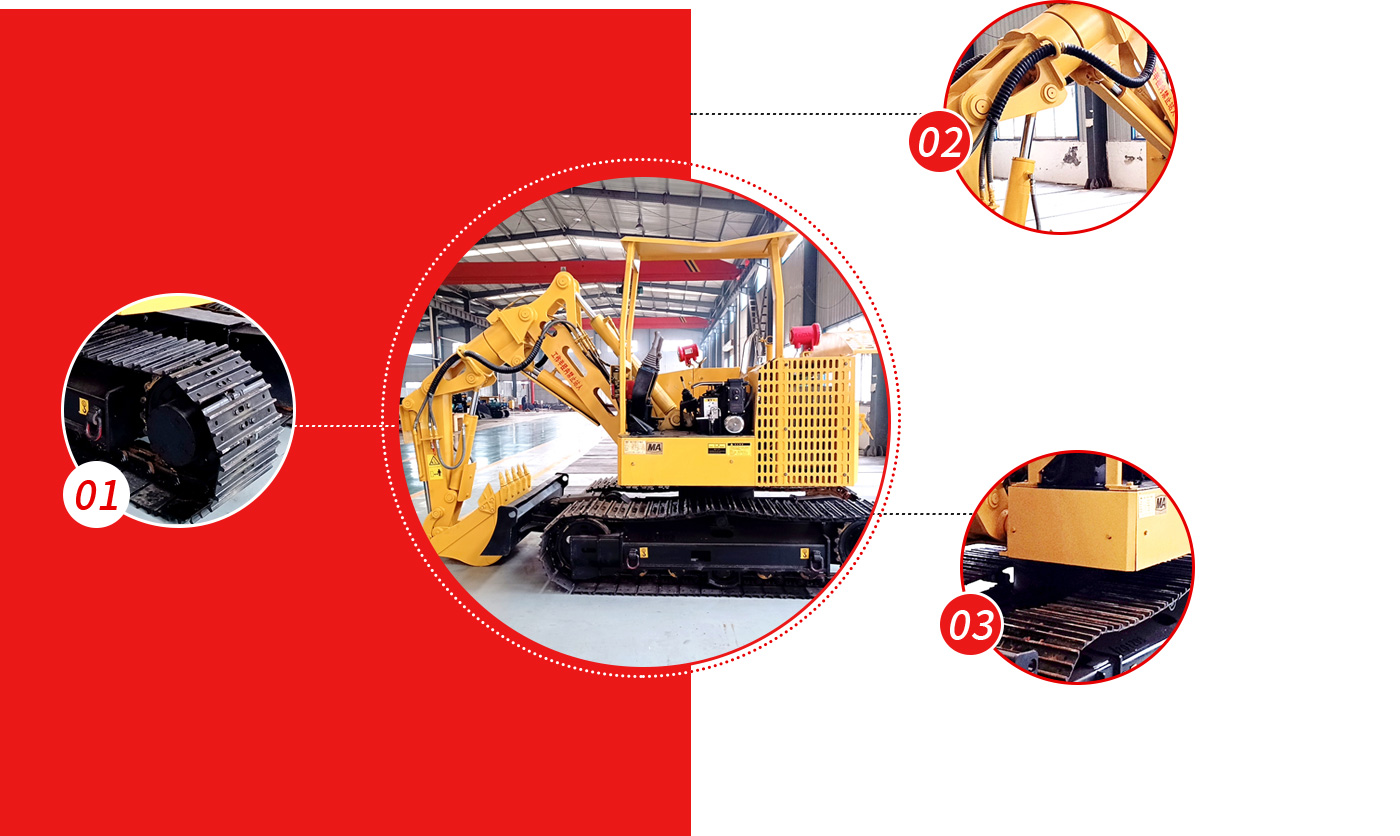

操作者处于顶棚保护下作业 有利于安全生产
无尾设计，当其回转时不会与井壁碰撞，因此更适用于井下狭小空间作业
主要动作采用先导阀控制
操作轻松简单，工作平稳无冲击
大节约人工成本的同时，
提高作业效率，改善了工作环境
设计紧凑、外形尺寸合理，下井时工作装置可回收到底盘轮廓内，便于垂直上下井
采用电动液压系统，因而具有噪声低、无尾气排放等特点，更适用于井下使用
量身定制多系列满足您的需求 我们为您用心制造
量身定制多系列满足您的需求 我们为您用心制造
| 序号 | 规 格 | 单位 | 型 号 | ||
| MWD6.4/0.28L | MWD2.0/0.12L | ||||
| 1 | 工作重量±5% | Kg | 6460±323 | 2050±102 | |
| 2 | （长x宽x高） | mm | 3350X1550X2880 | 2788X1200X2620 | |
| 3 | 泵电机 | 额定功率 | Kw | 37 | 18.5 |
| 额定转速 | r/min | 1480 | 1480 | ||
| 4 | 液压系统 参数 |
额定压力 | MPa | 25±0.2 | 20±0.2 |
| 液压主泵最大流量 | L/min | 110±2 | 46±2 | ||
| 5 | 整机 性能 参数 |
爬坡能力 | (±°) | ±16 | ±16 |
| 接地比压 | MPa | ≤0.05 | ≤0.05 | ||
| 行走速度 | m/min | 40±3 | 32±3 | ||
| 挖掘力 | KN | ≥40 | ≥20 | ||
