链式推车机

链式推车机介绍

链式推车机多安装于立井井口、平巷和小坡度运输巷，实现短距离的推拉矿车的功能。

链式推车机机械部分运行原理

（1）推车机采用低速大扭矩液压马达为动力，液压马达驱动推车机链轮正反转动，链轮进一步带动链条传动，链条牵引推爪或拉爪实现推拉矿车的功能。

（2）推爪执行推车的功能，推车部位为矿车的碰头。

（3）拉爪执行调运矿车的功能，调运矿车时，拉爪抬起，拉车部位为矿车挡板或车轴。

链式推车机参数

产品型号：TLY

电机功率：7.5KW/11KW/15KW/22KW/30KW（根据现场选配）

额定推力：6KN/10KN/15KN/23.5KN/35KN（与电机功率对应）

液压系统工作压力：16MPa

液压介质：46#以上耐磨液压油

推车速度：0.5m/s～1m/s

最大推车数量（台）：20-60（根据使用工况确定 ）

推车位置：矿车挡板、车轴或碰头

每次推车个数：订货时请说明

轨距（mm）：600或900，订货时请说明

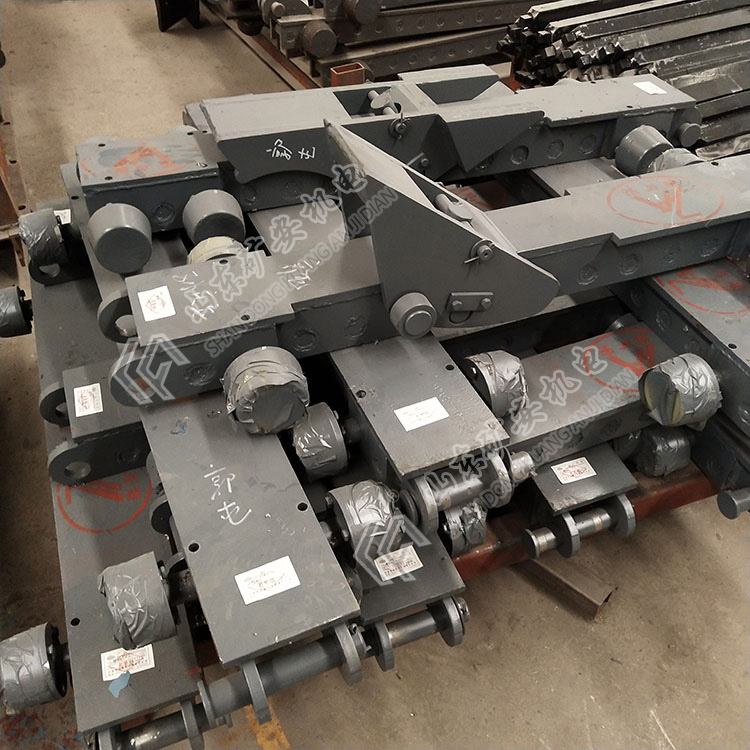

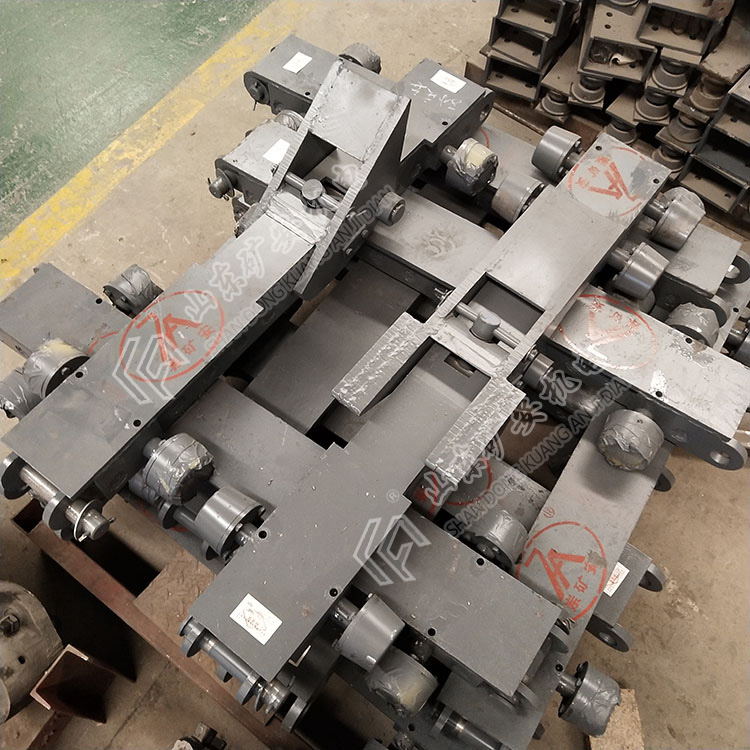

链式推车机实物图
